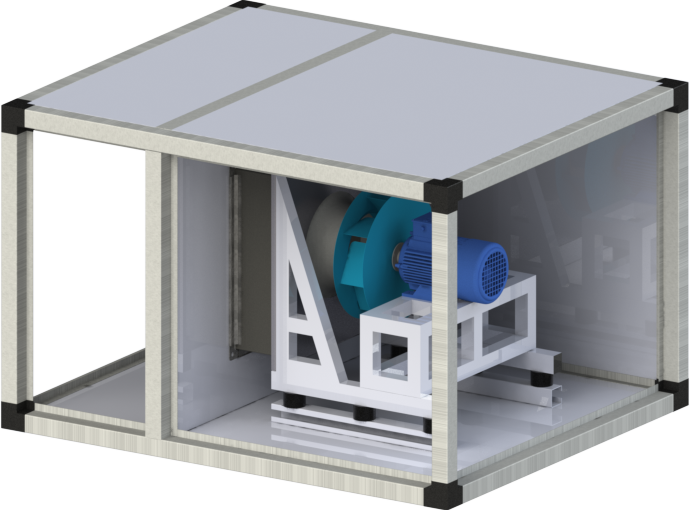

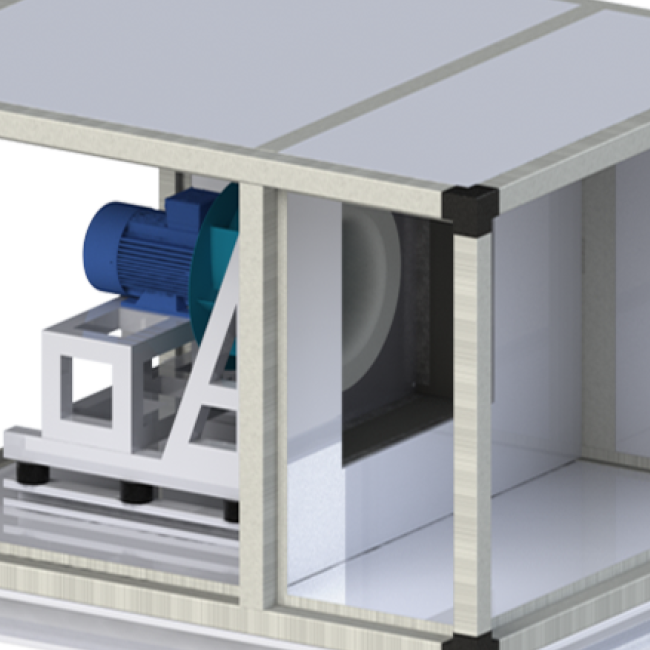

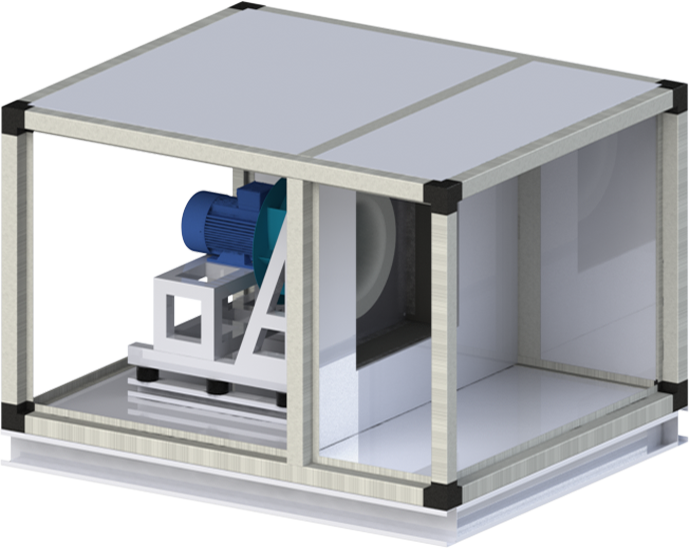

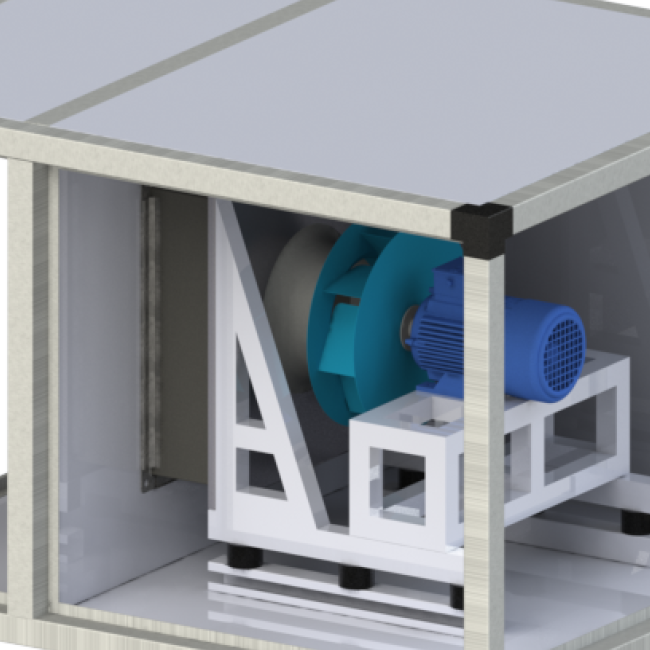

Секция вентилятора

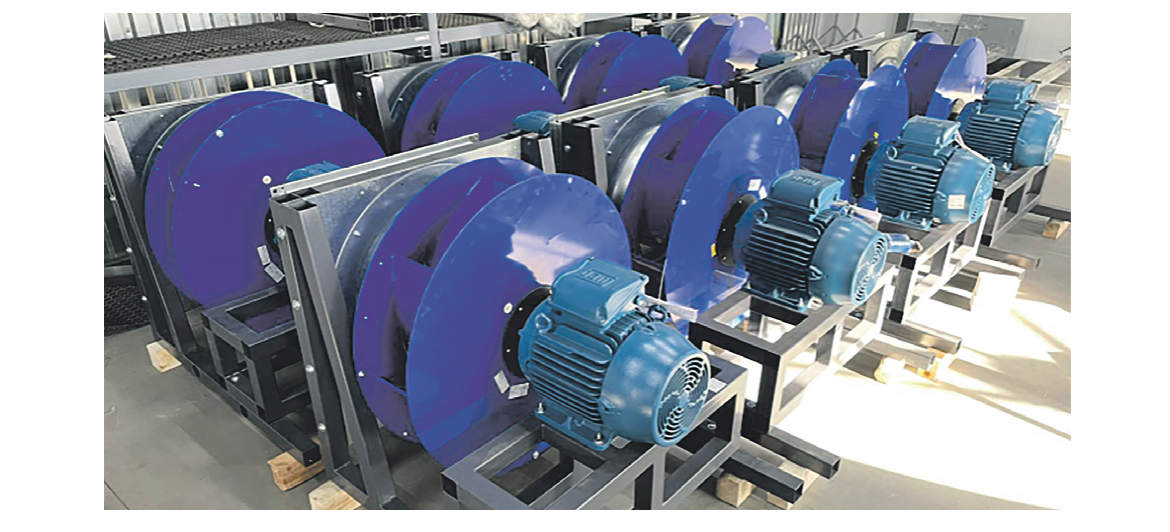

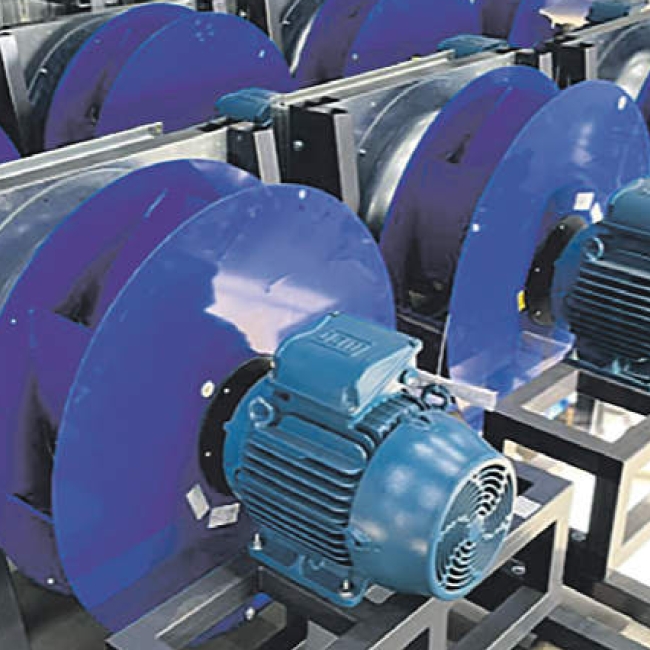

Секция вентилятора предназначена для забора необработанного воздуха с улицы и подачи обработанного в обслуживаемое помещение. Состоит из корпуса, радиального рабочего колеса, конфузора, электродвигателя, крепежной рамы и виброизолирующих опор. Свободно вращающееся рабочее колесо установлено на валу электродвигателя. Рабочее колесо с 7 изогнутыми назад лопатками изготовлено из листовой стали с защитным покрытием, нанесенным методом порошкового напыления.

Конфузор изготовлен из оцинкованной стали и необходим для оптимизации всасывания воздуха, а также для замера расхода воздуха с помощью установленного в корпусе конфузора патрубка. Высокоэффективный асинхронный электродвигатель с малошумными подшипниками имеет степень защиты IP55 и предназначен для питания от трехфазной сети 400В 50Гц. Благодаря широкому выбору рабочих колес (диаметр от 220 до 1100 мм) и электродвигателей (от 0,37 до 45 кВт) возможно получение практически любой производительности кондиционера. Для защиты и плавного пуска электродвигателя, а также точного поддержания расхода воздуха и возможности его плавной регулировки (10…100%) применяется частотный преобразователь. Максимальное статическое давление на вентиляторе может достигать 2500 Па, что позволяет обслуживать целые здания с огромным количеством помещений. Рабочая температура: -40°С … +40°С.

Вентиляторы с прямой посадкой рабочего колеса на вал электродвигателя имеют ряд преимуществ перед ременной передачей, таких как:

• более компактная секция;
• отсутствие потери КПД на трение ремня;
• отсутствие контроля натяжения ремня;
• отсутствие угрозы обрыва ремня;
• низкий уровень вибрации и шума;
• более высокая надежность и лучшая балансировка вследствие меньшего количества вращающихся элементов.

Кроме общепромышленного исполнения вентиляторы могут быть выполнены во взрывозащищенном, коррозионностойком, теплостойком, северном, и других исполнениях. Также может быть реализован резерв вентиля тора (50% или 100%) и резерв электродвигателя, который позволяет в случае выхода из строя мгновенно производить переключение неисправного вентилятора (электродвигателя) на резервный.

ВЕНТИЛЯТОРЫ ZIEHL ABEGG

• низкий уровень шума при работе оборудования;
• колесо из высокопрочного композитного материала;
• подходят для рабочих температур от -20⁰С до +80⁰С;
• не подвержены коррозии;
• не выделяют токсичных газов;
• высокая эффективность рабочего колеса уменьшает потребляемую мощность;
• до 15% экономии электроэнергии в эксплуатации.

ВЕНТИЛЯТОРЫ NICOTRA

• применяются при расходах от 50 000 до 180 000
• высокая энергетическая эффективность;
• низкий уровень шума;
• могут выполняться в защищенном от коррозии, либо взрывозащищённом исполнении.

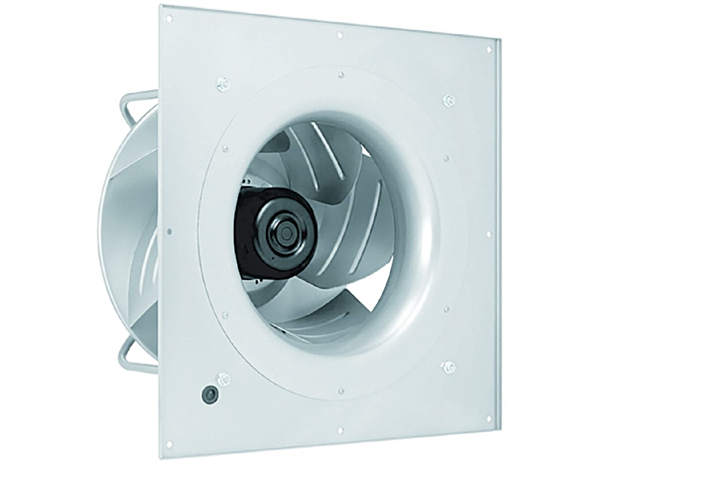

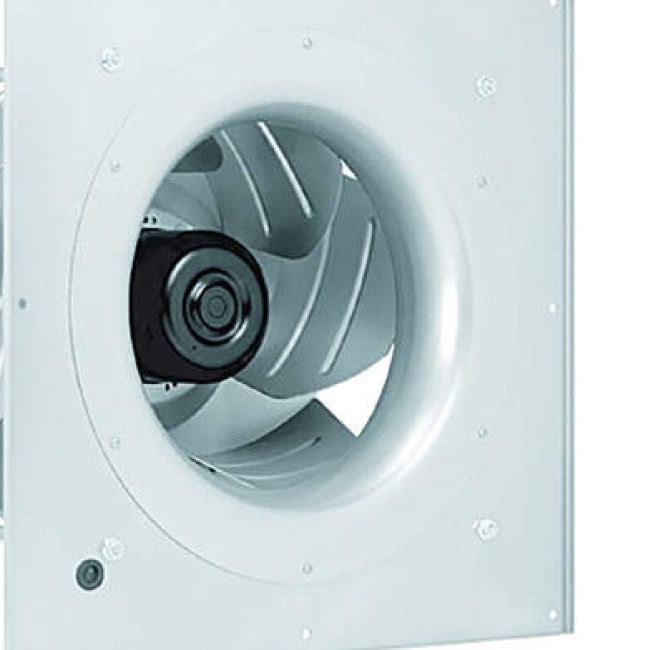

ВЕНТИЛЯТОРЫ EBM PAPST

• система Plug and Play: специальная модульная конструкция, позволяющая очень просто встраивать вентилятор в изделия с минимальными затратами труда, средств и времени;
• СЕ-технология GreenTech с интегрированной электроникой для питания от сети;
• возможность использования в агресивной среде;
• класс энергоэффективности IE4.
